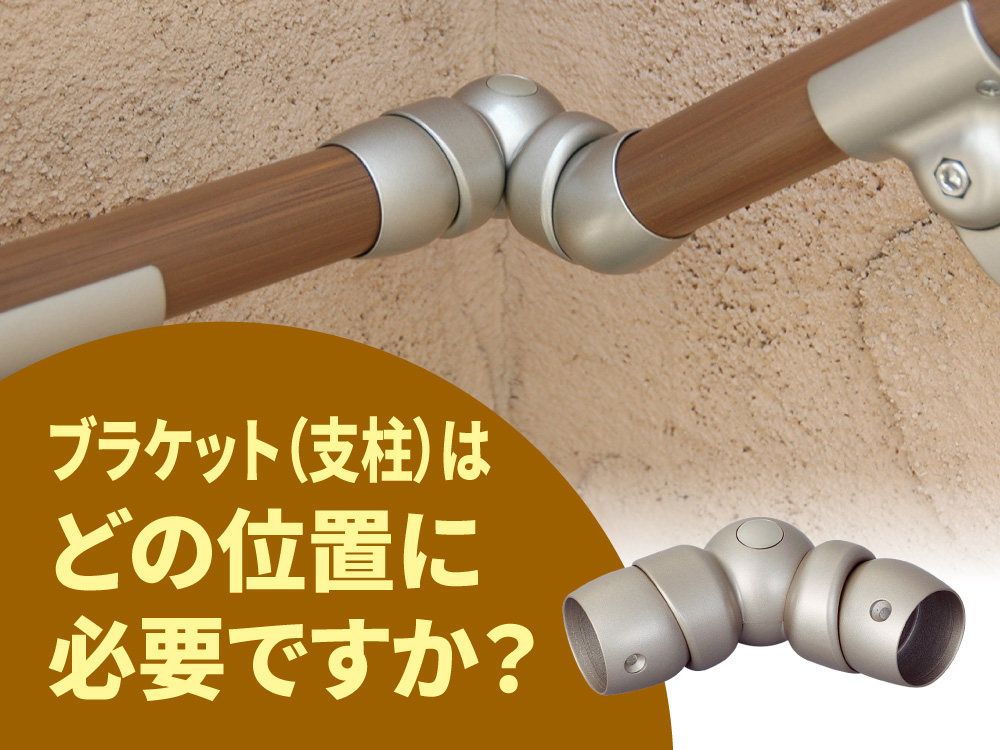

フリージョイントを使用する場合、支柱（ブラケット）はどの位置に入れたらよいでしょうか。（フリーＲレール）



回答：

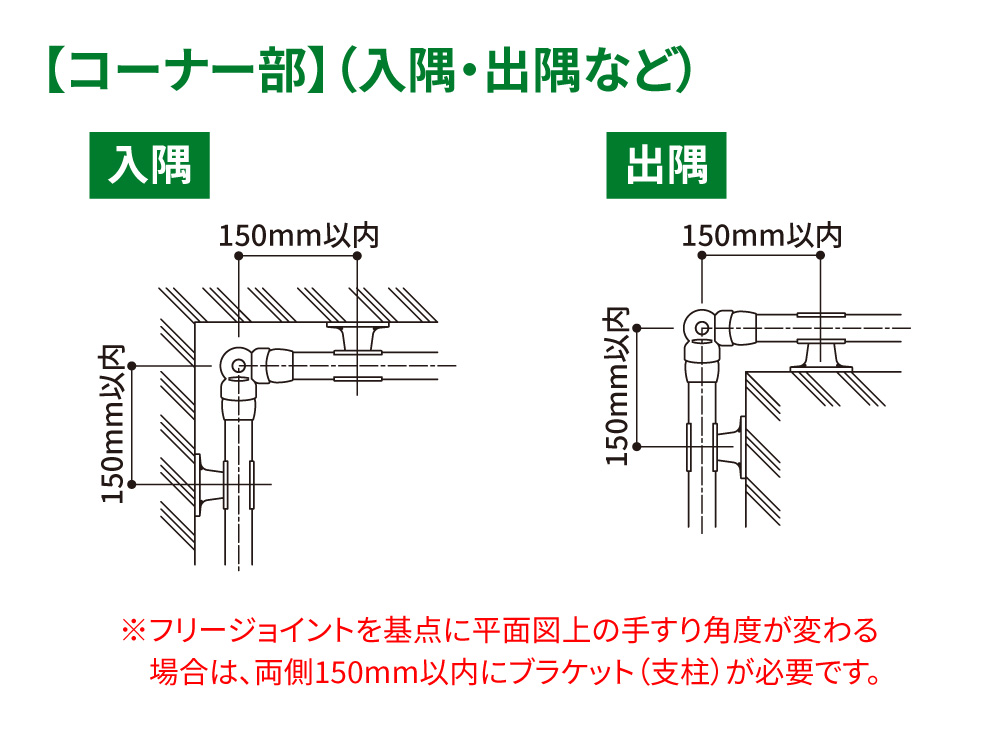

入隅・出隅などフリージョイントを基点に平面図上の手すり角度が変わる場合は、フリージョイントの中心から両側150mm以内に支柱（ブラケット）が必要となります。

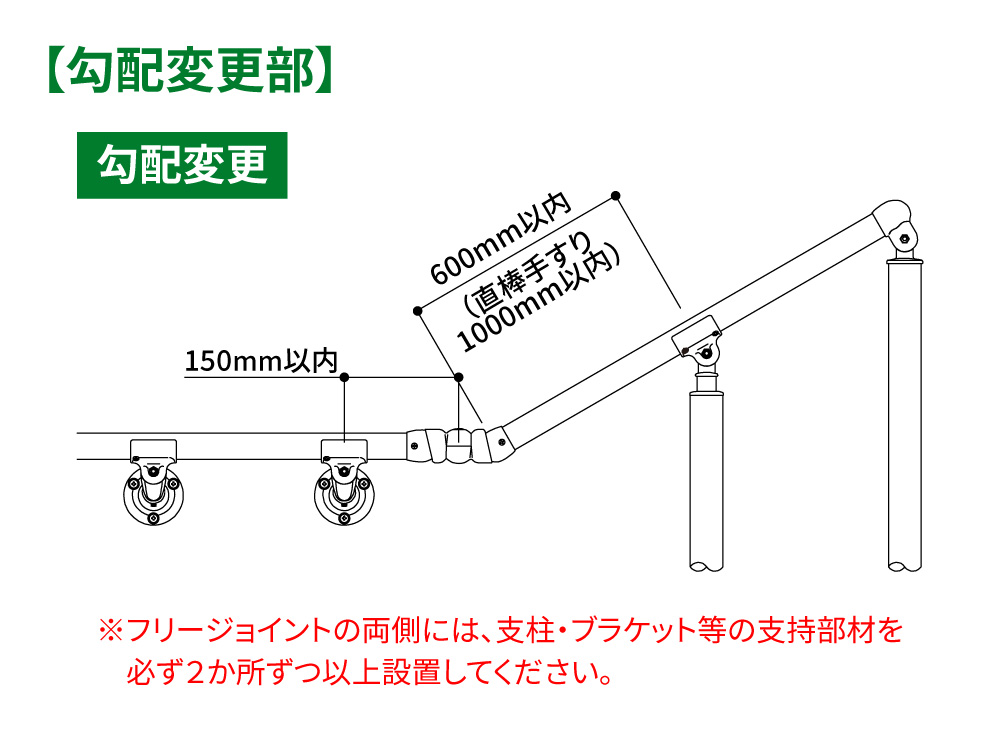

勾配を変更するだけの場合（平面図上は直線）の場合は「片側に」150mm以内です。フリージョイントの両側には必ず2か所ずつ以上の支柱（ブラケット）を設置してください。

※フリージョイントを使う場合は最低でも4本（個）の支柱（ブラケット）が必要ということになります。

またフリージョイント直近の支持部材にコーナー支柱・コーナーブラケット・フレキシブルブラケットを用いないでください。詳しくはカタログやマニュアルをご参照ください。

商品名

フリージョイント

商品コード

0402829,0402887

管理コード

AUTO-000000094
