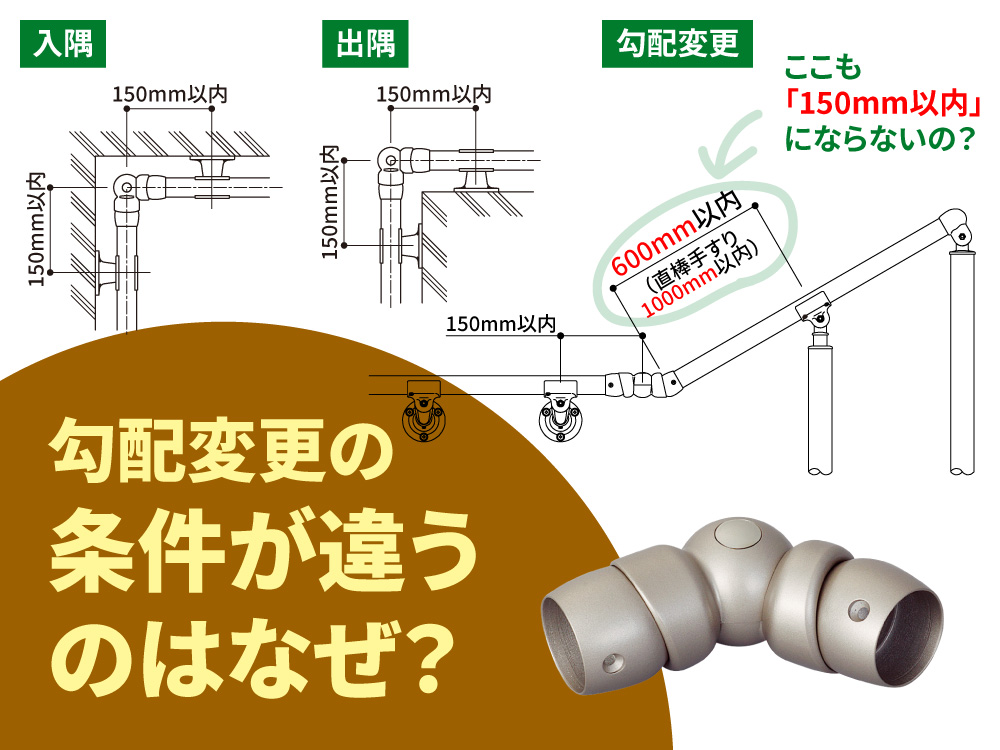

フリージョイントを出隅・入隅に使うときと勾配変更に使うときで、条件が違うのはなぜですか。（フリーＲレール）

マツ六_管理者

回答：出隅・入隅では「力のモーメントがかかってしまう」からです。

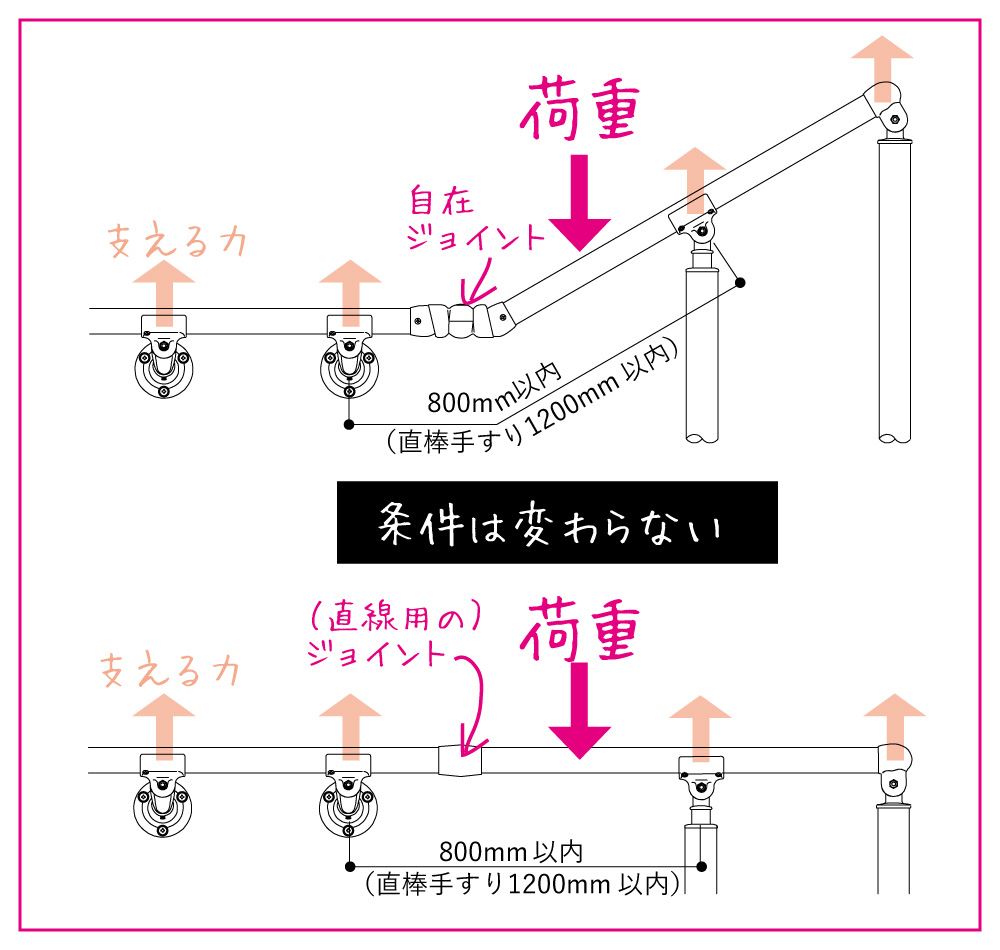

勾配変更（上から見れば直線）の場合、自在ジョイントを挟んで向こう側に荷重をかけても、
（直線用の）ジョイントのときと条件は変わりません。
上から下の荷重に対して、ブラケット（支柱）は下から上へ支えるという想定通りの状態です。

とはいえ、ジョイントされた部分を支えるために片側150ｍｍ以内にはブラケット（支柱）が必要
にはなりますが、そこから次のブラケット（支柱）までのピッチは標準の規定通りでＯＫとなります。
※ただしピッチは手すりの長さで計測されます。

これが出隅・入隅だと・・・

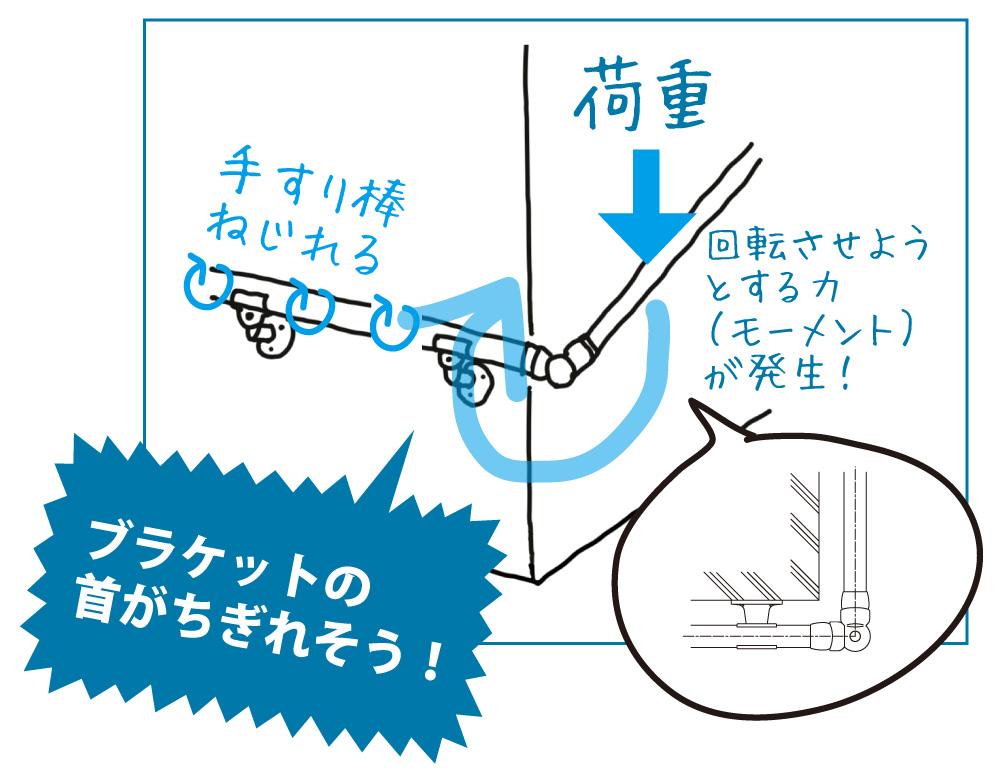

自在ジョイントを挟んで向こう側に荷重をかけると、手すり棒を回転させようとする力、
いわゆる「力のモーメント」が発生します。最悪の場合、ブラケットの首がちぎれるように破損してしまうことも！︕

というわけで、出隅・入隅は条件が厳しめになります。
このように、ブラケット位置やピッチなどの諸条件は、手すりにかかる力の大きさだけでなく、
負荷の方向や種類も考慮して設定されているんです。

【追記】
●上から見て（平面図にして）角度がついている場合は「出隅・入隅」と同条件とみなします。
●セレクトシリーズなど室内用手すりの規定とはまた異なります（材質の違い・剛性の差などで
　条件が変わってくるため）。
